用碟形彈簧傳遞扭矩的動力式滾筒輸送機

文章來源：http://www.sedod.cn 發布時間：2018-09-11 16:14 瀏覽次數：

我廠從國外引進了一套汽缸套珩磨生產線，工件的輸入、輸出是采用碟形彈簧傳遞扭矩的鏈傳動動力式滾筒輸送機，我廠對該滾筒輸送機進行了改進設計，改進后的滾筒輸送機已用于多種場合。經過實際運轉考驗結果運轉可靠，維修工作量小，功率省而承載能力大，速度變化范圍大，是生產作業線中運送成品或半成品的理想設備。現將其結構特點及制造過程中的有關問題作概略介紹。

1.結構特點

(1)滾筒輸送機

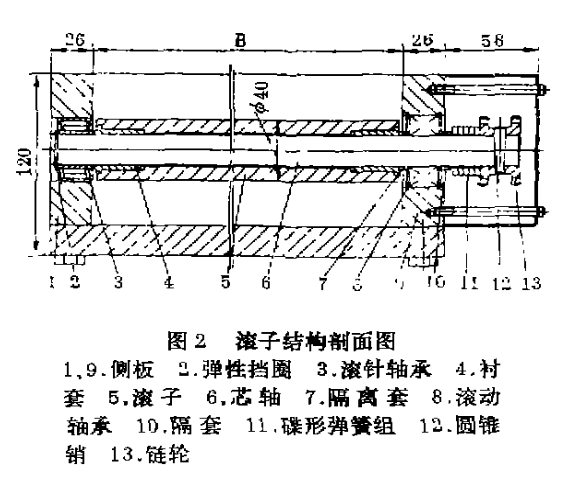

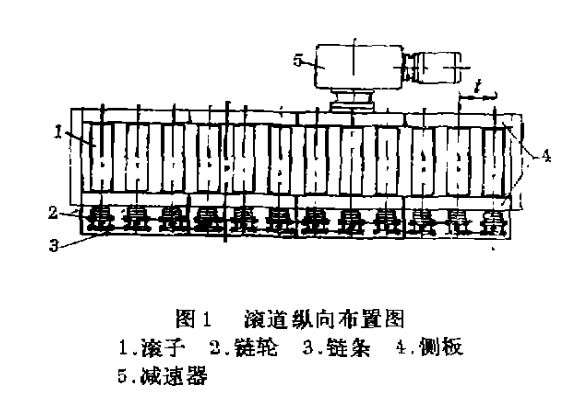

圖1是滾筒輸送機的縱向布置圖，它是由滾子1、鏈輪2、鏈條3、左右側板4和減速器5等組成。圖2是滾子結構的剖面圖，其中碟形彈簧組1既起傳遞扭矩的作用，又起過載保護作用，當輸送線上局部滾子受阻不易旋轉時，碟形彈簧片之間打滑，其它滾子可照常運轉。滾子5兩端內孔中裝有襯套4，套裝在芯軸6上，芯軸8與兩邊側板1、9中的滾針軸承3和可承受軸向力的滾動軸承8的配合分別是H7門h6和H7/f7，芯軸6兩端分別裝有彈性擋圈2和鏈輪13，芯軸在碟形彈簧組預壓力作用下，始終向鏈輪方向拉緊，因而使左端滾針軸承內圈與滾子5一端襯套4端面緊密貼合，右端通過兩個厚度為2mm的隔離套7同滾動軸承8內閣緊密貼合。由于這種緊密貼合產生摩擦力、使?jié)L子5同芯軸6同步旋轉。當?shù)捵由系呢?fù)載力大于摩擦力時，滾子停轉，而芯軸在鏈輪13的帶動下繼續運轉。調整隔離套10的厚度可得所需磲簧預壓力、調整時應不允許鏈輪與鏈條在運轉時存在別勁現象。

圖1的滾子間距s可根據被輸送物體的輸送基面和鏈條節距等參數經計算確定、我們廠實際使用的滾筒輸送機最小節距t為45mm，最大為17mm，鏈條3為GB1243-76TG095套筒滾予鏈，鏈輪齒數為14。我廠實際使用的滾筒輸送機寬度B為200~800mm。

(2)減速器

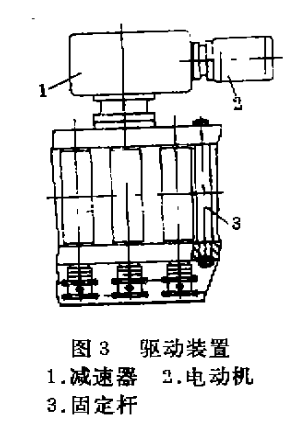

如圖3所示，減速器1懸臂裝在無鏈輪側側板上，占用空間較小。電動機2采用AO2系列或北京微電機廠生產的GA系列1MB14型電動機。

2.制造過程應注意的問題

(1)兩側板上的軸承孔應成對加工，保證同心，且應在側板上平面打上配對標記，防止裝配時混錯。

(2)當側板較長或滾筒輸送機寬度B較大時，如圖3所示，可在每段側板上加2~3根固定桿3、保證兩側板平行和安裝方便，固定桿的裝配孔也應在加工軸承孔時配對加工。

(3)圖4是我們采用的碟形彈簧，每組11片;材料為65Mn或60Si2Mn通過車削或沖壓制成。
